GRUNNLEGGENDE INNEN EKKOLODD & SVINGERE

HVORFOR TRENGER JEG ET EKKOLODD OG HVORDAN FUNGERER DE?

Med ekkolodd kan du fokusere fisket på områder der du ser fisk eller fiskeområder som steiner, forsenkninger, grøfter, trær, stokker, osv. Uten ekkolodd er det mye vanskeligere å fange fisk, siden du ikke vet hvor de er eller hvor du kan finne områder der de liker å gjemme seg.


HVA ER EN SVINGER?

Svingere, som vanligvis monteres på båtens akterspeil, på insiden av skroget (innvendig montert eller skrogmontert svinger) eller på en dorgemotor, sender ekkoloddsignaler (pinger) ned i vannsøylen og mottar ekko fra de signalene.


LOWRANCE CHIRP

Se fisk, struktur og bunn med større klarhet – rett ut av boksen – med Lowrance CHIRP, som gir den beste visningen av individuelle fisk, selv når de er nær bunnen eller svømmer sammen i tette fiskestim.


DOWNSCAN IMAGING OG FISHREVEAL

Downscan Imaging™ gjør det enklere å identifisere hvor fisken er i forhold til strukturen, og gir bilder av steiner, trær, bunnsammensetning og annen undervannsstruktur direkte under båten. FishReveal™ tar høyoppløselige bilder fra Downscan Imaging og kombinerer dem med målseparasjon og de tradisjonelle ekkoloddbuene til CHIRP-ekkoloddene, noe som gjør det enklere å se fisk.


SIDESCAN - ACTIVE IMAGING

SideScan er perfekt for å skanne store områder etter bunnstrukturer hvor fisken normalt finnes, opptil 200 meter ut fra båten. Dette gjør at du ser mer vann på kortere tid og at du kan se inn hvor det er for grunt til å gå med båten.


ACTIVETARGET LIVE SONAR

Gir bilder med høy oppløsning av fisk som svømmer rundt strukturen og som reagerer på agnet – i sanntid. Med visning av fisk knyttet til struktur og reaksjon på agn i sanntid, kan du foreta raske justeringer for å få dem til å bite.


STRUCTURESCAN 3D

Få en ekte, tredimensjonal visning av fisk, strukturer og bunnkonturer som gjør det enklere å finne ut hvor fisk og strukturer befinner seg i forhold til båten.

Scanning Sonar.png

SKANNEEKKOLODD

Skanneekkolodd sender signaler med 455 kHz- eller 800 kHz-frekvenser og gir visninger med høy oppløsning på sidene av (SideScan) og under (Downscan Imaging) båten. 800 kHz gir den høyeste oppløsningen på grunnere vann, mens 455 kHz gir den beste generelle bildekvaliteten og dybdegjennomtrengningen.


HDI

HDI-svingere (Hybrid Dual Imaging) tilbyr to ekkoloddteknologier i én pakke, noe som gir sportsfiskere både klarheten og separasjonen fra Lowrance CHIRP og fotografiaktige bilder av struktur fra Downscan Imaging.

Single element.png

SVINGERE MED ETT ENKELT ELEMENT

Svingere med ett enkelt element kan sende to vekslende frekvenser. Lowrance Skimmer® kan for eksempel sende frekvenser på 83 og 200 kHz eller middels og høy CHIRP.

Mult-element transducer.png

SVINGERE MED FLERE ELEMENTER

Lowrance tilbyr flere svingere med flere forskjellige elementer, blant annet HDI og Active Imaging-svingere. HDI har et CHIRP-element og et DownScan Imaging-element. Active Imaging har fire elementer, én hver for CHIRP, Downscan Imaging, SideScan (venstre) og SideScan (høyre).

 HVORDAN FUNGERER ET EKKOLODD?

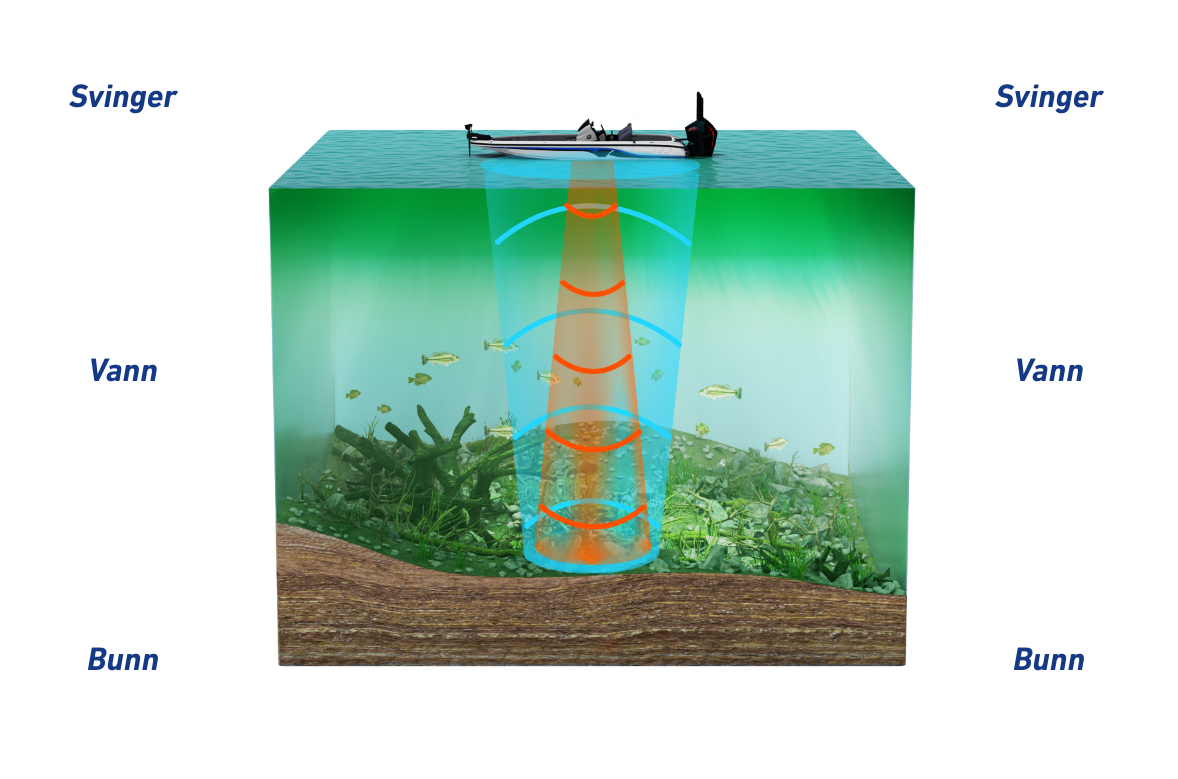

Ekkolodd er en teknikk hvor et akustisk signal (ping) sendes og det mottatte ekkoet brukes til å vise vanndybde og objekter, med dybde, i vannmassene. Ekkoet opprettes når det opprinnelige signalet spretter tilbake fra bunnen og objekter i vannsøylen mellom svingeren og bunnen. Ved fiskeforhold vil ekkoloddet vise fisk som bueformet, delvis bueformet eller som en rett linje, avhengig av fiskens og båtens bevegelser.


BROADBAND

Broadband-ekkolodd er en eldre teknologi og sender signaler med én frekvens (pinger) med frekvenser på 200 kHz, 83 kHz eller 50 kHz. Høye frekvenser (200 kHz) gir den beste oppløsningen, mens lave frekvenser (50 kHz) kan nå større dybder.

CHIRP

Gir visninger med høyere oppløsning ved kontinuerlig sveiping gjennom et område med frekvenser – vanligvis 28–51 kHz (lav), 85–155 kHz (middels) eller 140–250 kHz (høy) – noe som gir et mer komplett bilde av bunnen og objekter i vannkolonnen.


STRÅLEVINKEL

Tradisjonelle ekkolodd overfører alltid lydbølgene i form av en sylindrisk kone. Vinkelen på strålen og størrelsen på konen varierer avhengig av frekvensen som kommer fra svingeren. Størrelsen på konen bestemmer hvor mye av vannet du kan se på et gitt tidspunkt, jo bredere vinkel, detso større område.
De fleste vanlige 200 khz svingerne har for eksempel en konvinkel på mindre enn 20 grader. Hvis du fisker i vann som er grunnere enn 3 meter, er kondiameteren på bunnen mindre enn 1 meter i diameter, noe som gjør at det er mindre sannsynlighet for at en fisk vil vises på denne dybden. Så som en grov rettningslinje, jo bredere konvinkelen er, desto lavere oppløsning får du.



VIKTIGHETEN AV FREKVENSER

For grunt vann trenger du svingere med middels til høye frekvenser (ca. 80 og 200 kHz). Høye frekvenser gir bilder med høyere oppløsning, men de trenger ikke særlig dypt ned i vannet. For bunnfiske på dypt vann trenger du en svinger med lave frekvenser (ca. 50 kHz)

Noen svingere kan utsende flere frekvenser eller rekkevidder som du kan bruke samtidig.



VELG RIKTIG SVINGER

Med så mange ulike typer svingere som er tilgjengelige, kan det virke utfordrende å finne ut hvilken som er den rette. Dette diagrammet hjelper deg med å grovt identifisere enhetstypene som vil passe for deg, samt peke til den spesifikke svingeren i Lowrance-utvalget.

I diagram A1 og B1 vil det kreve High Chirp, en bred stråle og 300w eller 600w effekt, C1 vil være lik men med 1kw effekt. B2, C2, B3 og C3 er lav (laveste chirp) og vil kreve en smal stråle med minimum 1KW effekt.

INSTALLERE OG MONTERE SVINGERE

Installere og montere svingere
Lowrance tilbyr løsninger for montering av svingere på alle typer båter og de fleste kajakker. Monteringsstedene varierer avhengig av båttypen.

Svingere montert på akterspeil
Akterspeilmonterte svingere er en av de vanligste svingerinstallasjonsmetodene, og følger vanligvis en Skimmer®-design som gjør at vann kan passere jevnt over svingerens overflate når båten sitter rett i vannet.

Tips for akterspeilmontering
Når du installerer en svinger på akterspeilet, må du først feste en plastplate på skroget. Dette gjør ikke bare at du slipper å bore hull direkte inn i akterspeilet, det forbedrer også vannstrømmen over svingeren.

Elektrisk motor-feste
Mange Lowrance-svingere kan monteres på en dorgemotor med en brakett som er spesielt utformet for svingeren. Andre kan monteres ved hjelp av en av de standard motorbrakettene.

Innvendig montering
Med en innvendig montering, limes svingeren til gulvet på en glassfiberbåt, og sender signaler gjennom bunnen av skroget.

Skrogmontering
Når du monterer en skrogmontert svinger, monteres den skrogmonterte svingeren gjennom et hull i bunnen av båten.

Justeringsblokk
En justeringblokk brukes i forbindelse med skrogmonteringer. Den skjæres for å passe til skrogvinkelen for å passe på at vann strømmer jevnt over den skrogmonterte svingeren.

Skrogvinkel
For V-formede skrog er skrogvinkelen vinkelen på skroget i forhold til det horisontale planet under båtens kjøl. Ettersom de fleste skrog har en eller annen form for skrogvinkel, er det viktig å innrette svingeren slik at strålen settes vertikalt ned, slik at ekkoloddstrålen effektivt kan skanne sjø- eller havbunnen eller elveleiet for å sikre at retursignalet fanges opp av svingeren.


SVINGERTIPS

Sonar Transducer page -Below Basic Connectivity- IMAGE C-O ZACH.png



GRUNNLEGGENDE OM TILKOBLING

For de fleste installasjoner av Lowrance-ekkolodd/-kartplottere, kobles svingeren direkte til skjermen. En del ekkoloddteknologier, som ActiveTarget Live Sonar og StructureScan 3D, har en modul som kobler skjermen til svingeren.





EKKOLODD TIPS

Sjekk ut noen av de mest populære og grunnleggende ekkoloddvideoer på vår YouTube-kanal.

Lowrance CHIRP |Grunnleggende om ekkolodd

Grunnleggende om Active Imaging Side

Grunnleggende om StructureScan™ 3D

DownScan Imaging™ tolkningen på skjermen
