PERCHÉ È NECESSARIO UN SONAR E COME FUNZIONA?

Con il sonar, puoi concentrare la pesca nelle aree in cui è possibile vedere i pesci o le aree in cui stazionano, come rocce, pareti a strapiombo, canali, alberi, tronchi, ecc. Senza sonar, è molto più difficile catturare i pesci perché non sai dove si trovano o quali sono le aree in cui preferiscono nascondersi.


CHE COS'È UN TRASDUTTORE?

I trasduttori, comunemente installati sullo specchio di poppa di un'imbarcazione, all'interno dello scafo (scafo passante o passa-scafo) o su un motore per pesca alla traina, trasmettono i segnali sonar (ping) nella colonna d'acqua e ricevono gli echi da tali trasmissioni.

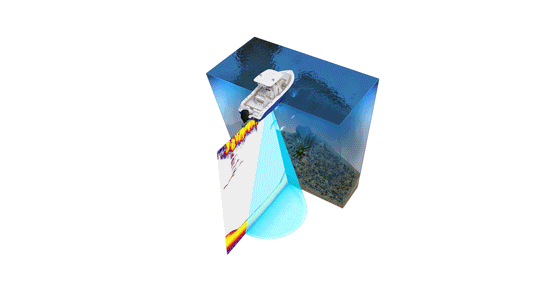

LOWRANCE CHIRP

Guarda i pesci, le strutture e i fondali con maggiore chiarezza, fin dal primo utilizzo, con Lowrance CHIRP, che offre le migliori viste dei singoli pesci, anche quando sono vicini al fondale o sono disposti in fitti banchi.


DOWNSCAN IMAGING E FISHREVEAL

DownScan Imaging™ consente di identificare più facilmente il modo in cui i pesci sono correlati con l'ambiente circostante, fornendo immagini di rocce, alberi, composizione del fondale e altre strutture subacquee direttamente sotto l'imbarcazione. FishReveal™ acquisisce le immagini ad alta risoluzione di DownScan Imaging e le combina con la separazione dei bersagli e con gli archi dei pesci del sonar tradizionale CHIRP, semplificando la visualizzazione dei pesci.

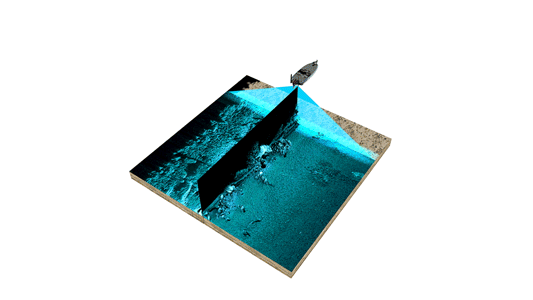

SIDESCAN - ACTIVE IMAGING

Perfetto per la ricerca delle strutture contenenti banchi di pesci in grandi aree, SideScan offre viste fino a 600 metri su ciascun lato dell'imbarcazione, consentendoti di coprire una maggiore quantità d'acqua in un periodo di tempo più breve e di vedere aree troppo basse per l'imbarcazione, come ad esempio vicino alla riva.


SONAR ACTIVETARGET LIVE

Offre immagini ad alta risoluzione dei pesci che nuotano attorno alla struttura e reagiscono alla tua esca, in tempo reale. Con la vista in tempo reale dei pesci correlati alla struttura e che rispondono alle esche, puoi apportare correzioni rapide per farli abboccare.


STRUCTURESCAN 3D

Ottieni una visuale realistica e tridimensionale di pesci, strutture e profilo del fondale per conoscere le relative posizioni rispetto alla tua imbarcazione.

Scanning Sonar.png

SCANNING SONAR

Trasmettendo con frequenze di 455 kHz o 800 kHz, lo Scanning Sonar fornisce viste ad alta risoluzione ai lati (SideScan) e sotto (DownScan Imaging) all'imbarcazione. Una frequenza di 800 kHz offre la risoluzione più nitida a profondità ridotte, mentre una frequenza di 455 kHz offre il miglior livello di qualità complessiva delle immagini e penetrazione della profondità.


HDI

I trasduttori HDI (Hybrid Dual Imaging) offrono due tecnologie sonar in un unico pacchetto, fornendo la chiarezza e la separazione dei bersagli del sonar CHIRP Lowrance insieme alle immagini della struttura di DownScan Imaging.

Single element.png

TRASDUTTORI A ELEMENTO SINGOLO

I trasduttori con un singolo elemento sono in grado di trasmettere due frequenze alternate. Ad esempio, Lowrance Skimmer® è in grado di trasmettere frequenze di 83 e 200 kHz o intervalli CHIRP medi e alti.

Mult-element transducer.png

TRASDUTTORI A PIÙ ELEMENTI

Lowrance offre diversi trasduttori con più elementi di diverse dimensioni, tra cui i trasduttori HDI e Active Imaging. HDI dispone di un elemento CHIRP e di un elemento DownScan Imaging. Active Imaging ha quattro elementi per CHIRP, DownScan Imaging, SideScan (sinistra) e SideScan (destra).

COME FUNZIONA IL SONAR?

Il sonar è una tecnica utilizzata per rilevare la profondità dell'acqua e la presenza/profondità di oggetti nell'acqua mediante l'invio di un segnale subacqueo (ping) e la ricezione dell'eco corrispondente. L'eco si crea quando il segnale originale rimbalza dal fondo e dagli oggetti nella colonna d'acqua tra il trasduttore e il fondo. Per le applicazioni di fishfinding, il sonar mostra i pesci sotto forma di arco intero o parziale oppure con una linea retta, a seconda dei movimenti dei pesci e dell'imbarcazione.


BROADBAND

Il sonar Broadband (una tecnologia meno recente) invia segnali sonar a frequenza singola (ping) con frequenze di 200 kHz, 83 kHz o 50 kHz. Le alte frequenze (200 kHz) offrono una migliore risoluzione, mentre le basse frequenze (50 kHz) possono raggiungere profondità maggiori.

CHIRP

Offre viste a risoluzione più elevata passando continuamente in un'ampia gamma di frequenze, solitamente 28 - 51 kHz (bassa), 85 - 155 kHz (media) o 140 -250 kHz (alta), per creare un'immagine più completa del fondo e degli oggetti nella colonna d'acqua.


ANGOLO DEL FASCIO

Il sonar tradizionale trasmette sempre le onde sonore con un fascio a forma di cono cilindrico. L'angolo del fascio e le dimensioni del cono variano a seconda della frequenza in uscita dal trasduttore. Le dimensioni del cono determinano la quantità di acqua che è possibile vedere in un dato momento: maggiore è l'angolo, maggiore sarà l'area.
Ad esempio, la maggior parte dei trasduttori tradizionali da 200 khz presenta un angolo conico inferiore a 20 gradi. Se stai pescando a meno di 3 metri d'acqua, il diametro del cono sul fondo è inferiore a 1 metro, il che rende meno probabile che un pesce entri in campo a tale profondità. Pertanto, in generale, maggiore è l'angolo del fascio, minore è la risoluzione.



IMPORTANZA DELLE FREQUENZE

Per le acque poco profonde, sono necessari trasduttori con frequenza da media ad alta (circa 80 e 200 kHz). Le alte frequenze producono immagini ad alta risoluzione, ma non penetrano molto nell'acqua. Per la pesca d'acqua profonda è necessario un trasduttore a bassa frequenza (circa 50 kHz)

Alcuni trasduttori sono in grado di supportare più frequenze o gamme, che possono essere utilizzate contemporaneamente.



COME SCEGLIERE IL GIUSTO TRASDUTTORE

Poiché sono disponibili tanti tipi diversi di trasduttori, scegliere quello giusto può sembrare difficile. Questo diagramma ti aiuterà a identificare i diversi tipi di unità più adatti alle tue esigenze con indicazioni utili sulle specifiche soluzioni di trasduttori che fanno parte della gamma Lowrance.

Il diagramma A1 e B1 richiederebbero High Chirp, Wide Beam e 300w o 600w di potenza, C1 sarebbe lo stesso tranne per 1kw di potenza. B2, C2, B3 e C3 sono bassi (chirp più basso) e richiedono tutti Narrow Beam e una potenza minima di 1KW.

INSTALLAZIONE E MONTAGGIO DEI TRASDUTTORI

Installazione e montaggio dei trasduttori
Lowrance fornisce soluzioni per il montaggio dei trasduttori su qualsiasi tipo di imbarcazione e sulla maggior parte dei kayak. Le posizioni di montaggio variano a seconda del tipo di imbarcazione.

Trasduttori montati sullo specchio di poppa
Tra i tipi più comunemente installati, i trasduttori montati sullo specchio di poppa, in genere, seguono un design Skimmer®, che consente all'acqua di passare agevolmente sulla loro superficie quando l'imbarcazione è in piano.

Suggerimento per il montaggio sullo specchio di poppa
Per l'installazione di un trasduttore sullo specchio di poppa, collega prima una piastra in plastica allo scafo. Ciò non solo impedisce di praticare fori direttamente nello specchio di poppa, ma migliora anche il flusso dell'acqua sul trasduttore.

Montaggio su motore per pesca alla traina
Molti trasduttori Lowrance possono essere montati su un motore per pesca alla traina tramite una staffa appositamente progettata per il trasduttore. Altri possono essere montati utilizzando una delle staffe standard per motore per pesca alla traina.

Montaggio sullo scafo passante
In un'installazione Shoot-Thru sullo scafo, il trasduttore verrà fissato con resina epossidica sul pavimento di un'imbarcazione in fibra di vetro, trasmettendo dal fondo dello scafo.

Montaggio passante scafo
Quando si installa un trasduttore Thru-Hull, il trasduttore passante viene installato praticando un foro sul fondo dell'imbarcazione.

Scarpetta idrodinamica
Utilizzata con le installazioni passa-scafo, una scarpetta idrodinamica viene tagliata in modo da corrispondere all'inclinazione dello scafo per garantire che l'acqua fluisca agevolmente sul trasduttore passa-scafo.

Inclinazione
Per gli scafi a V, l'inclinazione è l'angolo dello scafo in relazione al piano orizzontale sotto la chiglia dell'imbarcazione. Dato che la maggior parte degli scafi ha una qualche forma di inclinazione, è necessario allineare il trasduttore in modo che il fascio sia impostato verticalmente verso il basso. Il fascio del sonar potrà così tracciare in modo efficiente il letto di mari/laghi/fiumi per garantire che il segnale di ritorno venga rilevato dal trasduttore.


SUGGERIMENTI PER I TRASDUTTORI

Sonar Transducer page -Below Basic Connectivity- IMAGE C-O ZACH.png



CONNETTIVITÀ DI BASE

Per la maggior parte delle installazioni di fishfinder/chartplotter Lowrance, il trasduttore si collega direttamente al display. In alcune tecnologie sonar, come Sonar ActiveTarget Live e StructureScan 3D, è incluso un modulo che collega il display al trasduttore.
