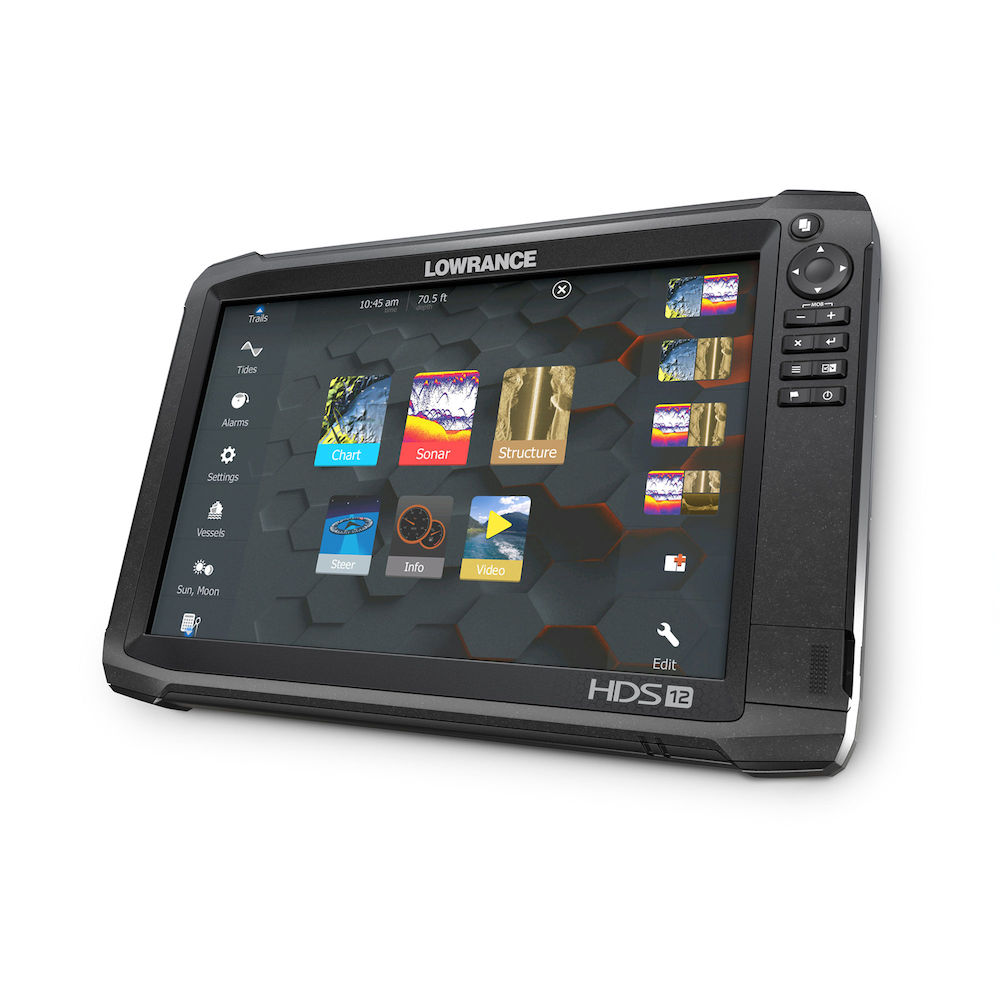

HDS Carbon 12 TotalScan

SKU: 000-13691-001

HDS Carbon 12 是您获得无与伦比的鱼群和鱼群结构图像的理想之选。带有 SolarMAX™ HD 显示器，可提供任何角度的明亮而清晰的视图，配备最快的处理器以及助力您发现更多鱼群所需的全部声呐，包括带有 SideScan 和 DownScan Imaging™ 的 StructureScan® 3D。

查看关键特性查看规格

Screen Size

7" 9" 12" 16"

Transducer Options

None StructureScan® 3D TotalScan™

查询代理

HDS Carbon专为想体验最佳性能的钓手所设计；这就是为什么专业钓手比任何其他钓鱼者更喜欢使用HDS系列的原因。自从1957年发明了休闲鱼探以来，劳伦斯一直是鱼探技术的领导者。HDS Carbon为您提供传统的最有效和最易于使用的工具去帮助您找到更多的鱼，另外包括最亮和最清晰的SolarMax™高清屏幕，最快的图表重画和声纳升级，以及内置的劳伦斯Chirp声纳和兼容的StructureScan®3D

结合传统的CHIRP声纳鱼弓与卓越的、高分辨率的下扫成像相结合，FishReveal使鱼容易被看见。您可以获得精确的钓鱼所需的视图，如底部细节、结构和诱饵鱼。更甚者，FishReveal消除了在双面板分屏显示屏上显示CHIRP声纳和下扫描成像的需要。

Totalscan™将宽带声纳、CHIRP声纳、Structurescan®HD和Downscan™成像技术结合到一个易于使用的软件包中。这可以使用同一个传感器定位鱼和搜索持鱼结构。Totalscan™可以避免需要安装多个传感器。

您可以通过结构的三维视图结合增强的侧扫描和下扫描成像轻松在鱼类藏身的结构内和周围确定鱼类的位置和关键捕鱼区域。侧扫可为您提供高达600英尺的船两侧如照片版的图片视图，而FishReveal™的下扫成像使用高细节图像查看船下覆盖物和结构可使您轻松识别鱼。您还可以在最喜欢的捕鱼区域放置航点，并使用HDS Carbon强大的导航功能一次又一次地重新访问它们。添加一个结构扫描3D传感器和模块以解锁您鱼探的全部潜力。

您可以在更短的时间查看更多的水域 - 在同一显示器上同时观看最多两个传感器的声纳时-使用劳伦斯独有的实时网络声纳。

在双通道CHIRP分屏上同时观看两个低频CHIRP频率让深海和电机钓手绝对不会错过一条鱼。为了充分利用这一功能，在靠近底部或紧凑目标时运行一个高频CHIRP面板进行目标分离，中频CHIRP面板将覆盖最宽的区域-这是在浅滩中用传感器观察诱饵鱼群的理想选择-或使用低频CHIRP进行更深的观察以便覆盖更多的水柱。

HDS Carbon拥有我们最快的双核处理器。这意味着您将体验到更快的地图平移、更灵敏的指令、更快的重绘和更频繁的声纳更新。HDS Carbon还支持诸如CHIRP声纳、StructureMap™和StructureScan®3D等高性能功能，所有这些都能让您在水上体验到，并为将来的功能更新提供备用能力。

在高分辨率、超亮的SolarMax™高清显示器上，您将比以往更好地看到鱼、结构和图表细节。无论是在建筑物周围寻找鱼，还是在您最喜欢的捕鱼地点航行，图像都将是明亮和清晰的，可以从任何角度轻松观看，即使是在阳光直射下，也可以通过偏光太阳镜观看。即使显示屏是湿的，我们的超灵敏多触摸屏也能工作。

您可以用劳伦斯的性能模块围绕HDS Carbon轻松构建一个系统。这意味着你可以充分利用你的投资和在水上的时间。您可以加入包括宽带雷达、Sonichub®2船用音频、Siriusxm®船用天气和音频、DSC VHF以及业界领先的技术，如Mercury®Vesselview®Link、蓝牙®控制动力杆浅水锚和SmartSteer™接口，具有MotorGuide® Xi5电机马达控制功能劳伦斯舷外控制。

通过集成的无线连接，您可以将软件更新和C-map Genesis地图直接下载到显示器上，并将详细的服务报告上载到技术支持。

您可以使用免费链接应用程序从智能手机或平板电脑上查看和控制HDS Carbon显示器。这意味着直接将航路点、路线、轨迹和显示设置进行备份和恢复到您的移动设备。同时避免宝贵的捕鱼数据丢失或盗窃也比以往任何时候都容易。

我们的首要任务是为您提供优质的产品和无压力的水上时间。拥有我们的两年保修从而享受心平气和的钓鱼感觉。

如果您的产品在购买日期后的第一个五年内出现故障，您也可以选择以折扣价升级到当前的型号技术。

主要特点

提供 4 种屏幕尺寸：7　英寸、9　英寸、12　英寸和 16　英寸。
FishReveal 智能目标视图
内置支持 StructureScan^® 3D
增强的 SideScan 和 DownScan Imaging™ 功能
带有 StructureScan^® HD 和 TotalScan™ 一体化传感器
内置 Lowrance CHIRP
无线连接
NMEA 2000^® 和以太网连接
海图更新选项
SmartSteer™ 控制舷外自动舵和 MotorGuide^® Xi5 拖拽电机
Power-Pole^® 可兼容浅水锚
带有 Point-1 天线
SonicHub^®2
带有 Broadband 雷达™
Mercury^® VesselView^® Link 兼容

TotalScan Skimmer 中频/高频 455/800

规格

显示
背景灯颜色: Pure White LED
屏幕亮度: >1400 Nits
视角: 88° top/bottom, 88° left/right
显示分辨率: 1280 x 800
连通性
N2K PG Ns: Receive only65240 ISO Commanded Address, 127245 Rudder, 127251 Rate of Turn, 127257 Attitude, 127488 Engine Parameters, Rapid Update, 127489 Engine Parameters, Dynamic, 127493 Transmission Parameters, Dynamic, 127505 Fluid Level, 127508 Battery Status, 129033 Time and Date, 129038 AIS Class A Position Report, 129039 AIS Class B Position Report, 129040 AIS Class B Extended Position Report, 129794 AIS Class A Static and Voyage Related Data, 129801 AIS Address Safety Related Message, 129802 AIS Safety Related Broadcast Message, 129808 DSC Call Information, 130313 Humidity, 130314 Actual Pressure, 130576 Small Craft Status, 65285 Temperature with Instance, 65325 Reprogramming Status, 65480 Parameter Reply, 130817 Product Information, 130820 Reprogramming Status, 130832 Fuel Used – High Resolution, 130834 Engine and Tank Configuration, 130838 Fluid Level Warning, 130842 AIS and VHF Message Transport, 130843 Sonar Status – Frequency and DSP VoltageTransmit and Receive:59392 ISO Acknowledgement, 59904 ISO Request, 60160 ISO Transport Protocol, Data Transfer, 60416 ISO Transport Protocol, Connection Management, 60928 ISO Address Claim, 126208 NMEA Group Function, 126464 Receive/Transmit PGN’s group function, 126992 System Time, 126996 Product Information, 127237 Heading/Track Control, 127250 Vessel Heading, 127258 Magnetic Variation, 128259 Speed, 128267 Water Depth, 128275 Distance Log, 129025 Position, Rapid Update, 120296 COG and SOG, Rapid Update, 129029 GNSS Position Data, 129283 Cross Track Error, 129284 Navigation Data, 129539 GNSS DOPs, 129540 GNSS Sats In View, 130074 Route and WP Service – WP List - WP Name and Position, 130310 Environmental Parameters, 130311 Environmental Parameters, 130312 Temperature, 130577 Direction Data, 61184 Parameter Command, 65292 Clear Fluid Level Warnings, 65293 LGC-2000 Configuration, 65323 Data User Group Request, 130831 EP-20 Suzuki Engine and EP-50 Storage Device Configuration, 130835 Set Engine and Tank Configuration, 130839 EP-45 Pressure Configuration, 130840 Data User Group Configuration, 130845 Parameter Handle, 130850 Event Command, 130851 Event ReplyTransmit only65287 Temperature Sensor Configuration, 65289 Trim Tab Configuration, 65290 Paddle Wheel Speed Configuration, 130818 Reprogramming Data, 130819 Request Reprogram, 130828 Set Serial Number, 130836 Fluid Level Configuration, 130837 Fuel Flow Turbine Configuration
NMEA 0183句型支持: TX / RX - GPSReceive GGA GLL GSA GSV VTG ZDATransmit GGA GLL GSA GSV VTG ZDA GLCTX / RX - NavigationReceive RMCTransmit AAM APB BOD BWC BWR RMC RMB XTE XDRTX / RX - SonarReceive DBT DPT MTW VLW VHMTransmit DBT DPT MTW VLW VHMTX / RX - CompassReceive HDG HDT HDMTransmit HDGTX / RX - WindReceive MWV MWDTransmit MWV MWDTX / RX - AIS / DSC*Receive DSC DSE VDM*AIS sentences are not bridged to or from NMEA 2000.
SD卡内存: 2 micro SD cards up to 32GB
蓝牙: Integrated
联通PC: None
链接NMEA 2000: 1x Micro-C
视频: Output: NoInput: Composite video RCA - singlechannel via optional adaptor
项目连接 Wi Fi: Internal 802.11b/g/n and Compatible with WiFi-1 Module
以太网端口: 2 x 100 Mbit, 6 max MFD's on a network
绘图
支持海图: Insight, Navionics (Gold, NAV+ Platinum+) , C-MAP (MAX N, MAX N+)
自动驾驶
机动转弯模式: Course, Heading, Waypoint, Power Steer, U-Turn, C-Turn, Spiral, Zigzag, Square, Lazy-S
转向模式: Course, Heading, Waypoint, Power Steer
认可
批准合规性: FCC, Industry Canada, Radio Equipment Directive, ACMA, RSM
电力
典型能量功耗: 2.0A @ 13VDC with Full Backlight, Sonar on
电源电压: 12 v DC (10.8-17VDC)
建议的保险丝额定值: 5A
最大能量功耗: 2.3A @ 13VDC with Full Backlight, Sonar on
最小能量功耗: 2.0A @ 13VDC with Full Backlight, Sonar on
环境
冲击振动: 100,000 cycles of 20 G
储存温度范围: -40°F to 185°F (-40°C to 85°C )
防水等级: IPX7 with card door closed
工作温度范围: 5°F to 131°F (-15°C to 55°C )
湿度: 60°C, 95% relative humidity (RH) for 18 hours
全球定位系统
GPS接收器频道: 16
第一次修复的时间: 30s
更新率: 10 Hz
位置精度: 20m RMS
修正: DGPS, WAAS
多功能显示器
AIS: AIS Chart and Radar overlay. Target vessel details.
GPS: 10 Hz GPS/GLONASS WAAS/EGNOS/MSAS
多媒体: SonicHub, SonicHub2, FusionLink products.
兼容声纳: Integrated: CHIRP, Broadband, DownScan & StructureScan.Compatible with: SonarHub, StructureScan, StructureScan3D
路标，路线，追踪: 3000 Waypoints, 100 Routes and 100 Trails with up to 10,000 points per trail
内存: 8.0 GB Internal
数字切换: Czone
天气: SiriusXM via WM-3 (USA only)
已包括海图: C-MAP US Enhanced Basemap (AMER models) C-MAP World Background (ROW models)Navionics basemap (AMER and ROW models)
自动舵: Outboard Pilot and MotorGuide Xi5 Trolling Motor *requires Motorguide PinPoint Gateway
基本信息
安装类型: Gimbal Bracket or Dash Flush Mount
尺寸W x H x D: 8.85in (224.7 mm) x 12.92in (328.1mm) x 3.47in (88.2mm)
罗经保护罩: 12" (300mm)
重量: 6.5lb (2.95kg)
其它
界面: Full Multi-touch touchscreen and Keypad; 8-way directional keypad; ZOOM +/-, EXIT,ENTER,MENU,SWAP PANEL,WPT,LIGHT/POWER
语言: Language on products will vary depending on where you purchase the unit. However, all units since 2017 come with basic languages including English, French, German, Spanish, Finnish, Italian, Dutch, Norwegian, Portuguese, Swedish & Chinese. Additional language packs are also available, for these please contact your local distributors, retailers or dealer, where you purchased your unit from. Standard Language Pack: Afrikaans/Afrikaans, Danish/Dansk, German/Deutsch, English (US), English (UK), Spanish/Español, Finnish/Suomi, French/Français, Greek/Ελληνικά, Icelandic/íslenska, Italian/Italiano, Dutch/Nederlands, Norwegian/Norsk, Portugese (Brazil)/Português (BR), Portugese (Portugal)/Português (PT), Swedish/Svenska. Asian Language Pack: English (US), English (UK), Japanese/日本語, Korean/한국어, Thai/ภาษาไทย, Chinese - (simplified) China/简体中文, Chinese - (traditional) Taiwan/繁體中文 . Eastern European Language Pack: Bulgarian/Български, German/Deutsch, Estonian/Eesti, English (US), English (UK), Spanish/Español, French/Français, Hebrew/ عبری , Croatian/ Hrvatski, Hungarian/ Magyar, Italian/Italiano, Lithuanian/Lietuvos, Latvian/ Latvijas, Polish/Polski, Slovak/ Slovensky, Turkish/Türkçe. Russia/Ukraine Language pack: German/Deutsch, English (US), English (UK), Spanish/Español, Italian/Italiano, Russian/Русский, Ukraine/ Українська. Middle Eastern Language Pack: Arabic (UAE)/ العربية , German/Deutsch, English (US), English (UK), Farsi/ فارسی , French/Français, Italian/Italiano
质保期: 2 Year + part of the 5 yearupgrade program
